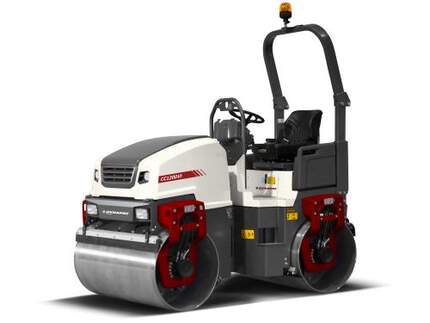

Каток DYNAPAC CC1200 VI

Шестое поколение малых асфальтовых катков Dynapac специально спроектировано для соответствия самым жестким условиям строительной отрасли. В основе концептуальной модели - оператор и забота о нем. Результат - современная, надежная, простая в управлении машина для достижения лучшего результата в уплотнении. Новое поколение катков имеет уникальный дизайн с поперечно расположенным двигателем, в сочетании с превосходной обзорностью с платформы оператора и массивными литыми опорами вальцов, которые предоставляют широкие такелажные возможности для закрепления и простой и удобной транспортировки катков.

Модели серии превосходно подходят для проведения работ на объектах городской инфраструктуры. В стандартном исполнении оба вальца являются ведущими и вибрационными, также предлагается комбинированное исполнение с одним вибрационным вальцом и четырьмя пневматическими шинами. Благодаря большому диаметру вальцов обеспечивается высокая эффективность при уплотнении различных типов асфальтовой смеси. Оптимальное соотношение диаметра вальца и статической линейной нагрузки сокращает риск образования трещин на уплотняемой поверхности в процессе работы. Большой зазор под боковыми опорами вальцов позволяет работать вплотную даже рядом с высокими бордюрами.

A. Колесная база

1700 mm

B. Ширина

1340 mm

C. Просвет над бордюрным камнем

554 mm

D. Диаметр вальца

702 mm

H1. Высота с ROPS/кабиной

2542 mm

H2. Высота без ROPS/кабины

1744 mm

K. Дорожный просвет

180 mm

L. Длина

2400 mm

O1. Вылет рамы, правый

70 mm

O2. Вылет рамы, левый

70 mm

R1. Радиус поворота внешний

3770 mm

R2. Радиус поворота внутренний

2570 mm

S. Толщина обечайки вальца

13 mm

W. Вес вальца

1200 mm

α. Угол поворота рулевого колеса

±30°

Рабочая масса

Рабочая масса, кг.

Технические характеристики

Сцепление
Диапазон скорости	0-10 km/h
Вертикальная осцилляция	±10°
Теоретически преодолеваемый уклон	42 %
Уплотнение
Центробежная сила	34/ 29 кН
Номинальная амплитуда	0,5 мм
Статическая линейная нагрузка (передний/задний модуль)	10,3/ 11,4 кг/см
Частота вибрации	66/ 61 Гц
Водяной бак	205 л
Двигатель
Производитель/Тип	Kubota D1703-M (IIIA/T4i)
Тип	Water cooled
Номинальная мощность, SAE J1995	26 kW (35 hp) @ 2800 rpm
Ёмкость топливного бака	45 л
Вариант двигателя
Производитель/Тип	Kubota D1703-DI (T4f)
Тип	Water cooled
Номинальная мощность, SAE J1995	18.5 kW (25 hp) @ 2200 rpm
Вариант двигателя
Производитель/Тип	Kubota D1803-CR (T4f)
Тип	Water cooled
Номинальная мощность, SAE J1995	28 kW (37.5 hp) @ 2700 rpm
Гибравлическая система
Привод	Регулируемый аксиально поршневой гидронасос. Нерегулируемые радиально поршневые гидромоторы (2).
Вибрация	Нерегулируемый шестеренный гидронасос/гидромотор.
Рулевое управление	Нерегулируемый шестеренный гидронасос.
Основной тормоз	Гидростатический, зависящий от положения рукояти движения
Парковочный/ аварийный тормоз	Высоконадежный многодисковый тормоз в гидромоторах вальца и колес.

Руководства по эксплуатации и техническому обслуживанию

Скачать руководство

Масла

ENGINE

Тип масла	Объем	Дополнительная информация
Engine Oil Paroil E	8,5 liter	P/n 1615595400 (20l can) TIER 3

Тип масла	Объем	Дополнительная информация
Engine Oil Paroil E Mission Green	8,5 liter	P/n 1630047200 (20l can) TIER 4

HYDRAULIC SYSTEM

Тип масла	Объем	Дополнительная информация
Atlas Copco Hydraulic Oil 300	90 liter	P/n 9106230321 (20l can)

Тип масла	Объем	Дополнительная информация
Atlas Copco Hydraulic OIl 120	90 liter	P/n 9106230323 (20l can) Bio oil

РАСПРЕДЕЛИТЕЛЬНЫЙ РЕДУКТОР

Тип масла	Объем	Дополнительная информация
Dynapac Gear Oil 100	2,1 liter	P/n 4812008271 (5l can)

РЕДУКТОР ГУСЕНИЧНОГО ПРИВОДА

Тип масла	Объем	Дополнительная информация
Dynapac Gear Oil 100	2 liter (1 liter each side)	P/n 4812008271 (5l can)

РЕДУКТОР ПРИВОДА КОВЕЙЕРА

Тип масла	Объем	Дополнительная информация
Auger Grease	3 KG	P/n 4812041939 (0,75KG cartridge)

РЕДУКТОР ПРИВОДА ШНЕКА

Тип масла	Объем	Дополнительная информация
Auger Grease	3 KG	P/n 4812041939 (0,75 KG cartridge)

Сервисисные комплекты

CONVEYOR DRIVE KIT

Категория	Подкатегория	P/N	Дополнительная информация
	Compact pavers	D299000827

CONVEYOR GUIDE ROLLER KIT

Категория	Подкатегория	P/N	Дополнительная информация
	Compact pavers	D299000828

CONVEYOR WEAR PART KIT

Категория	Подкатегория	P/N	Дополнительная информация
	Compact pavers	4812009766

CЕРВИСНЫЕ КОМПЛЕКТЫ ДЛЯ ОБСЛУЖИВАНИЯ

Категория	Подкатегория	P/N	Дополнительная информация
	Compact pavers	4812009775	Tier 3

CЕРВИСНЫЕ КОМПЛЕКТЫ ДЛЯ ОБСЛУЖИВАНИЯ , 1000H

Категория	Подкатегория	P/N	Дополнительная информация
	Compact pavers	4812009686	Tier 4

CЕРВИСНЫЕ КОМПЛЕКТЫ ДЛЯ ОБСЛУЖИВАНИЯ , 500H

Категория	Подкатегория	P/N	Дополнительная информация
	Compact pavers	4812009772	Tier 3

HOPPER RUBBER KIT, HYDR. FRONT FLAP

Категория	Подкатегория	P/N	Дополнительная информация
	Compact pavers	4812013128

HOPPER RUBBER KIT; STANDARD

Категория	Подкатегория	P/N	Дополнительная информация
	Compact pavers	4812013164

КОМПЛЕКТ ИЗНАШИВАЕМЫХ ДЕТАЛЕЙ ШНЕКА

Категория	Подкатегория	P/N	Дополнительная информация
	Compact pavers	4812045977	Auger extension shaft l.h.

Категория	Подкатегория	P/N	Дополнительная информация
	Compact pavers	4812045978	Auger extension shaft l.h.

КОМПЛЕКТ РЕЗИНОВЫХ ПОДУШЕК ГУСЕНИЦ АСФАЛЬТОУКЛАДЧИКА

Категория	Подкатегория	P/N	Дополнительная информация
	Compact pavers	4812009691

КОМПЛЕКТЫ ИЗНАШИВАЕМЫХ ПЛАСТИН ТРАНСПОРТЁРА

Категория	Подкатегория	P/N	Дополнительная информация
	Compact pavers	4812009758

КОМПЛЕКТЫ НАПРАВЛЯЮЩИХ ТРАНСПОРТЁРА

Категория	Подкатегория	P/N	Дополнительная информация
	Compact pavers	4812009764

КОМПЛЕКТЫ ЦЕПЕЙ

Категория	Подкатегория	P/N	Дополнительная информация
	Compact pavers	4812009770

Руководства по запасным частям

Скачать руководство
